中華人民共和國國家標準 GB/T 3931-1997

聯軸器 術語 代替 3931-83

1 范圍

本標準確定了聯軸器類別、品種和聯軸器技術參數的術語，適用于機械式聯軸器（簡稱聯軸器）。

2 聯軸器

聯接兩軸或軸和回轉件，在傳遞轉矩和運動過程中一同回轉而不脫開的一種機械裝置。

3 聯軸器類別、品種術語

3.1 剛性聯軸器

不能補償兩軸有相對位移的聯軸器。

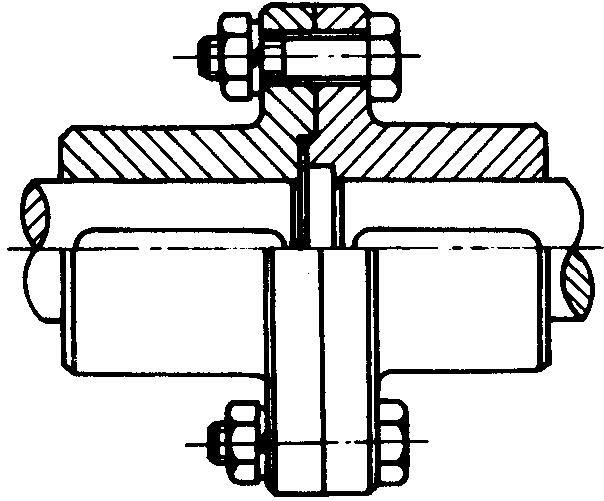

3.1.1 凸緣聯軸器

利用螺栓聯接兩半聯軸器的凸緣，以實現兩軸聯接的聯軸器，見圖1。

圖1

3.1.2 徑向鍵凸緣聯軸器

利用徑向鍵和普通螺栓聯接兩半軸器的聯軸器，見圖2。

圖2

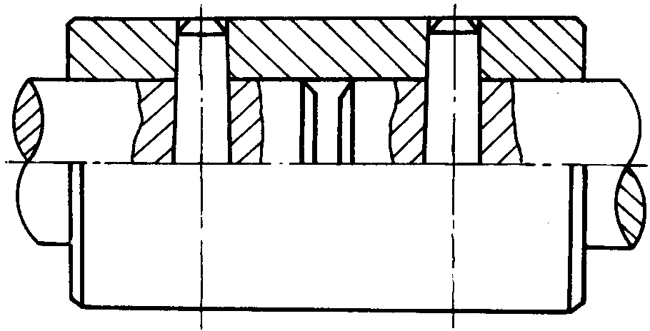

3.1.3 套簡聯軸器

利用公用套筒，以某種方式聯接兩軸的聯軸器，見圖3。

圖3

3.1.4 夾殼聯軸器

利用兩個沿軸向剖分的夾殼，以某種方式夾緊，以實現兩軸聯接的聯軸器，見圖4。

圖4

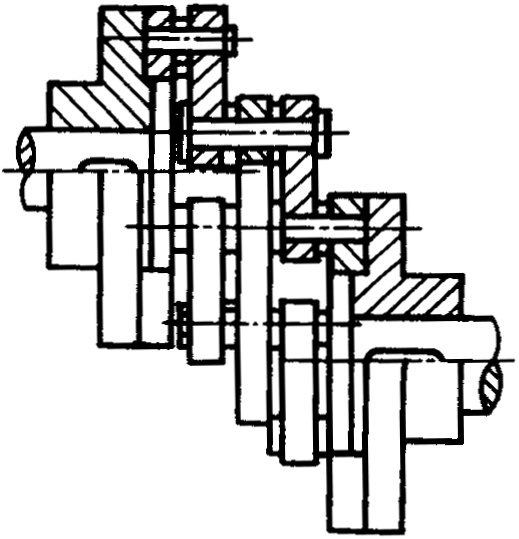

3.1.5 平行軸聯軸器

利用中間盤通過銷軸，以實現兩平行軸聯接的聯軸器，見圖5。

圖5
