6外部作用力與使用系數K_A

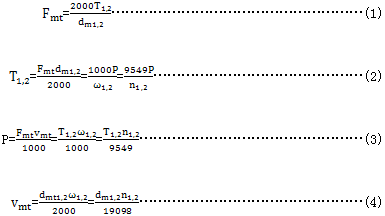

6.1名義切向力、名義轉矩、名義功率

GB/T10062中，把小齒輪轉矩用于基本的應力計算公式中。為確定輪齒的彎矩或齒面上的力，在分錐中點齒寬處計算切向力。

工作機械的名義轉矩是決定性的。該工作轉矩是在最苛刻或常規的條件下長期運轉時的轉矩。

例如：最大的恒定的軋制轉矩，最大的起重轉矩。

如果原動機的名義轉矩相當于工作機械的轉矩，也可用原動機的轉矩。

6.2變載荷工況

如果載荷不是均勻的，則必須仔細分析，其中要考慮外部動載系數與內部動載系數。要確定齒輪預期壽命內的各種載荷及其運行時間。按基于Miner法則（見GB/T3480）的方法，根據轉矩圖譜確定齒輪的當量壽命。

6.3使用系數K_A

如果沒有可靠的經驗數據，或不能獲得由實際測試或綜合的系統分析確定的載荷譜時，可采用根據6.1確定的名義切向力F_mt與使用系數K_A進行計算。該使用系數允許任何外部施加的動載荷超過名義工作轉矩T₁。

6.3.1影響外部動載荷的系數

在確定使用系數時，應考慮到下述事實：許多原動機會產生瞬時尖峰轉矩，該尖峰轉矩比按額定功率和工作機械所確定的轉矩要大許多。有許多可能的動態過載源，應予以考慮：

——系統振動；

——臨界速度；

——超速；

——系統運行中的突然變化；

——制動剎車；

——反向轉矩（如車輛的減速制動的轉矩），它導致輪齒反向齒面受載。

在齒輪傳動工作范圍內進行臨界速度的分析是必要的。如果臨界速度存在，為了消除共振或?qū)ο到y(tǒng)提供阻尼以盡量降低齒輪和軸的振動，應對整個齒輪傳動系統的設計進行修改。

6.3.2使用系數的確定

對一個特定的應用場合的使用經驗進行全面分析，是確定使用系數最好的方法。例如船用齒輪，它承受周期性的尖峰轉矩（扭振），并且設為無限壽命，使用系數可定義為周期性尖峰轉矩與名義額定轉矩之比。名義額定轉矩由額定功率與速度確定。

如果齒輪承受有限次數的并超過周期尖峰轉矩的變載荷，其影響可直接按增大使用系數（表示載荷圖譜的影響）的方法表示。

如果不能獲得使用的經驗數據，則應進行全面的分析研究。如果確定使用系數的這兩中方法都不能實現，則可用附錄B提供的近似值。
