1工作條件

    QJ-T型減速器的工作條件與QJ型減速器相同。

    2型式

    1) 結構型式  QJ-T型減速器為三級套裝式減速器，箱體分為三部分，剖分面成“┴”形。作立式減速器使用。QJ-T280以上規格減速器，加裝強迫潤滑系統。

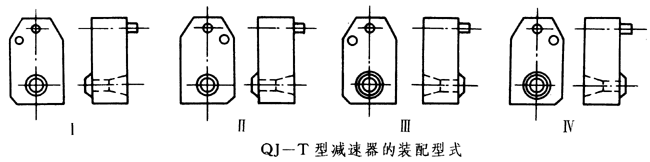

    2) 裝配型式  QJ-T型減速器的裝配型式有四種，見下圖。

    3) 安裝型式  QJ-T型減速器的輸出端采用空心式錐套，它套裝在被動軸上減速器的重量也支承在該軸上。為防止其轉動和承受轉矩在箱體的上部設有安裝銷軸孔，通過銷軸固定在支架上。

    型號



    標記示例：

    起重機立式套裝減速器名義中心距為200mm，公稱傳動比i=40，第Ⅲ種裝配型式，標記為：

    減速器QJ－T200-40Ⅲ

    QJ-T型減速器的中心距、公稱傳動比和實際傳動比與QJ-L型減速器相同。見下表。

減速器型號	QJ-L140	QJ-L170	QJ-L200	QJ-L236	QJ-L280	QJ-L335	QJ-L400
低速級a1	140	170	200	236	280	335	400
中速級a2	100	118	140	170	200	236	280
高速級a3	71	85	100	118	140	170	200

規格	公稱傳動比
	16	18	20	22.4	25	28	31.5	35.5	40	45	50	56	63	71	80	90	100
	實際傳動比
140	15.57	17.92	19.96	23.13	24.46	28.59	32.15	35.83	40.30	45.72	49.26	55.20	63.09	68.25	78.00	90.88	103.87
170	15.82	17.86	19.95	22.64	25.44	27.78	31.45	35.22	39.87	43.34	49.21	56.39	64.04	72.06	81.82	89.29	101.39
200	15.78	18.10	20.22	22.23	24.98	27.57	31.21	35.99	40.75	44.03	49.95	55.73	63.22	68.12	77.28	86.10	97.67
236	15.68	18.07	20.21	22.28	25.09	27.77	31.53	34.37	41.13	43.95	50.21	53.36	64.92	71.00	81.11	85.83	98.05
280	16.51	18.19	20.26	22.39	23.69	27.72	31.18	34.83	39.15	44.41	50.76	53.69	61.36	71.84	82.11	90.04	102.91
335	15.70	17.98	20.20	22.18	25.11	27.64	31.58	35.76	40.00	45.70	48.76	58.43	62.35	72.82	83.19	93.75	100.04
400	15.78	18.10	20.22	22.23	24.98	27.57	31.21	36.00	40.75	44.03	49.95	55.73	63.22	68.12	77.28	86.10	97.67
