7 嚙合線上的參數

嚙合線上的點用無量綱線性參數г_y來表示，在嚙合線與小輪基圓的切點處г_y為-1，在節點處г_y為0[33]，見圖3。

a 基節

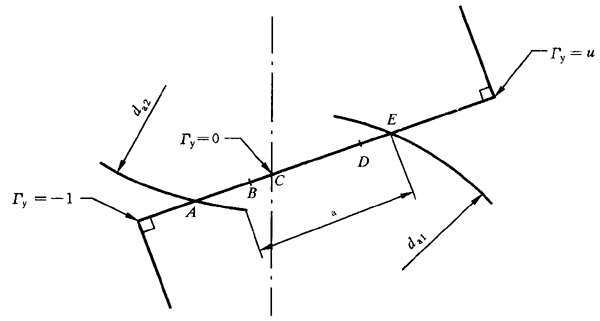

圖3 嚙合線上的參數

在接觸軌跡上的任意點處：

在接觸軌跡的下界點處：

在單對齒嚙合區下界點處：

在單對齒嚙合區上界點處：

在接觸軌跡的上界點處：

上述式中，齒頂壓力角定義為：

錐齒輪的參數既可以用當量幾何參數來計算（見GB/T 10062.1附錄A），也可以用下述公式計算（也適用于軸交角∑=δ₁+δ₂不等于90°時的情況）。

在嚙合線上的任意點處：

ρ_y1=R_m·tanδ₁·sina_t·(1+г_y) …………………………………………(37)

ρ_y2=R_m·tanδ₁·sina_t·(u+г_y) …………………………………………(38)

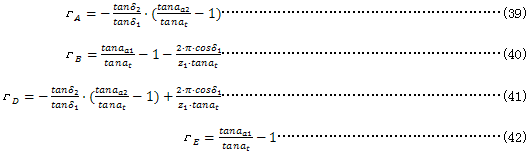

在嚙合線上的特征點處：

上述式中，壓力角被定義為：

式中：

δ₁——小輪的節錐角，單位為度（°）；

δ₂——大輪的節錐角，單位為度（°）；

R_m——中點（齒寬中心）錐距，單位為毫米；

h_am1——小輪齒寬中點齒頂高，單位為毫米；

h_am2——大輪齒寬中點齒頂高，單位為毫米；

r_m1——小輪齒寬中點節圓半徑，單位為毫米；

r_m2——大輪齒寬中點節圓半徑，單位為毫米。
