序號	誤差項目及定義	代號	圖示

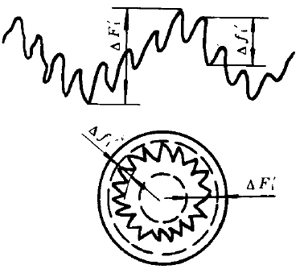

1	切向綜合誤差被測齒輪與理想精確的測量齒輪單面嚙合時，在被測齒輪一轉內，實際轉角與理論轉 角之差的總幅度值。以分度圓弧長計切向綜合公差	△F_i′ F_i′
2	一齒切向綜合誤差被測齒輪與理想精確的測量齒輪單面嚙合時，在被測齒輪一齒距角內，實際轉角與理論轉角之差的最大值．以分度圓弧長計一齒切向綜合公差	△f_i′ f_i′

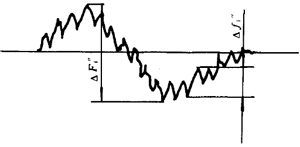

3	徑向綜合誤差被測齒輪與理想精確的測量齒輪雙面嚙合時，在被測齒輪一轉內，雙嚙中心距的最大變動量徑向綜合公差	△F_i″ F_i″
4	一齒徑向綜合誤差被測齒輪與理想精確的測量齒輪雙面嚙合時，在被測齒輪一齒距角內，雙嚙中心距的最大變動量一齒徑向綜合公差	△f_i″ f_i″

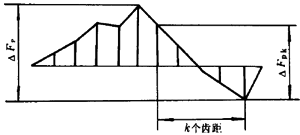

5	齒距累積誤差在分度圓上^1），任意兩個同側齒面間實際弧長與公稱弧長之差的最大絕對值齒距累積公差	△F_p F_p
6	k 個齒距累積誤差在分度圓上²⁾,k個齒距的實際弧長與公稱弧長之差的最大絕對值。 k為2到z/8的整數 k個齒距累積公差	△F_pk F_pk

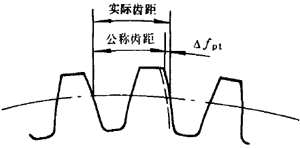

7	齒距偏差在分度圓上^3），實際齒距與公稱齒距之差齒距極限偏差上偏差下偏差	△f_pt +f_pt -f_pt

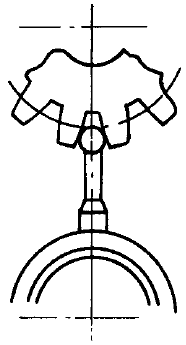

8	齒圈徑向跳動在齒輪一轉范圍內，測頭在齒槽內，與齒高中部的齒面雙面接觸，測頭相對于齒輪軸線的最大變動量齒圈徑向跳動公差	△F_r F_r

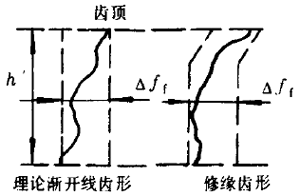

9	齒形誤差在端截面上，齒形工作部分內，包容實際齒形的最近兩條設計齒形間的法向距離。設計齒形是指理論漸開線齒形、修緣齒形等齒形公差	△f_f f_f
10	基節偏差實際基節與公稱基節之差基節極限偏差上偏差下偏差	△f_pb +f_pb -f_pb

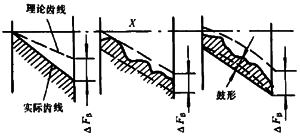

11	齒向誤差在分度圓柱面上全齒寬范圍內（端部倒角部分除外），包容實際齒線的最近兩條設計齒線間的端面距離齒向公差	△F_β F_β

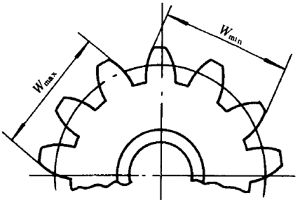

12	公法線長度變動在齒輪一周范圍內，實際公法線長度最大值與最小值之差公法線長度變動公差	△F_W F_W
13	齒厚偏差在分度圓柱面上，齒厚的實際值與公稱值之差。對于斜齒輪，指法向齒厚齒厚極限偏差上偏差下偏差齒厚公差	△E_S E_SS E_Si T_S

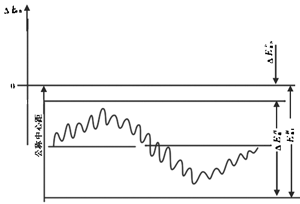

14	雙嚙中心距偏差被測齒輪與理想精確的測量齒輪雙面嚙合時，雙嚙中心距的實際值與公稱值之差雙嚙中心距極限偏差上偏差下偏差	△E_a″ E_as″ E_ai″

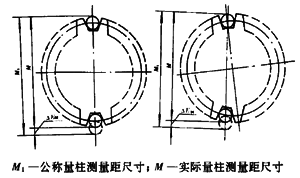

15	量柱測量距偏差在齒輪一周范圍內，量柱測量距的實際值與公稱值之差量柱測量距極限偏差上偏差下偏差	△E_M E_Ma E_Mi
16	公法線平均長度偏差在齒輪一周范圍內，公法線實際長度的平均值與公稱值之差公法線平均長度極限偏差上偏差下偏差	△E_wm E_wms E_wmi

国产乱子经典视频在线观看_亚洲av无码国产丝袜_亚洲天堂午夜_成人一区二区三区在线观看_荫蒂被男人添舒服了九浅一深_日韩美女午夜福利_免费18禁遮挡又刺激又爽_久久影院精品国产精品_有码无码日韩AV_精品福利视频观看

小模數漸開線圓柱齒輪精度定義及代號（GB2363-90）
