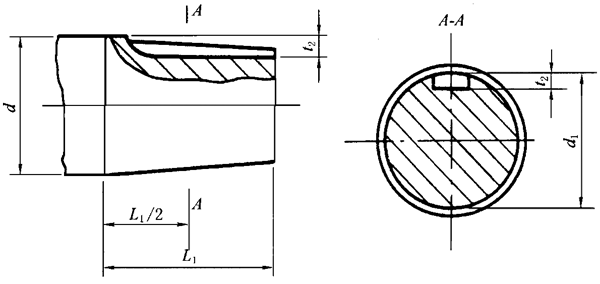

表8-13圓錐形軸伸大端處鍵槽深度尺寸

d	t2		d	t2
	長系列	短系列		長系列	短系列
11 12 14 16 18 19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55 56	1.6 1.7 2.3 2.5 3.2 3.2 3.4 3.4 3.9 4.1 4.1 4.5 5.0 5.0 5.0 7.1 7.1 7.1 7.1 7.1 7.6 7.6	- - - 2.2 2.9 2.9 3.1 3.1 3.6 3.6 3.6 3.9 4.4 4.4 4.4 6.4 6.4 6.4 6.4 6.4 6.9 6.9	60 65 70 71 75 80 85 90 95 100 110 120 125 130 140 150 160 170 180 190 200 220	8.6 8.6 9.6 9.6 9.6 10.8 10.8 12.3 12.3 13.1 13.1 14.1 14.1 15.0 16.0 16.0 18.0 18.0 19.0 20.0 20.0 22.0	7.8 7.8 8.8 8.8 8.8 9.8 9.8 11.3 11.3 12.0 12.0 13.0 13.0 13.8 14.8 14.8 16.5 16.5 17.5 18.3 18.3 20.3

注：對鍵槽度面平行于軸線的鍵槽，當按照軸伸大端直徑來檢驗鍵槽深度時，其數值應符合本表中t₂的規定。t₂的極限偏差與t的極限偏差相同。

表8-14軸伸末端需用六角螺母

D	s		m		e	每1000個的質量
	基本尺寸	極限偏差	基本尺寸	極限偏差
M8×1	13	0 -0.27	4	0 -0.30	15.0	3.0
M10×1.25	17	0 -0.27	5	0 -0.30	19.6	6.8
M12×1.25	19	0 -0.33	6	0 -0.30	21.9	9.6
M16×1.5	24	0 -0.33	8	0 -0.58	27.7	19.3
M20×1.5	30	0 -0.33	10	0 -0.90	34.6	37.9
M24×2	36	0 -0.62	12	0 -1.10	41.6	65.7
M30×2	46	0 -0.62	15	0 -1.10	53.1	137
M36×3	55	0 -0.74	18	0 -1.10	63.5	233
M42×3	65	0 -0.74	21	0 -1.30	75	386
M48×3	75	0 -0.74	24	0 -1.30	86.5	593
M56×4	85	0 -0.87	30	0 -1.30	98.1	895
M64×4	95	0 -0.87	30	0 -1.30	110	1084
M72×4	105	0 -0.87	35	0 -1.60	121	1506
M80×4	115	0 -0.87	35	0 -1.60	133	1766
M90×4	130	0 -1.0	35	0 -1.60	150	2275
M100×4	145	0 -1.0	40	0 -1.60	167	3255
M110×4	155	0 -1.0	40	0 -1.60	179	3533
M125×4	180	0 -1.0	50	0 -1.60	208	6203
M140×6	200	0 -1.15	50	0 -1.60	230	7563
M160×6	225	0 -1.15	60	0 -1.90	260	11190

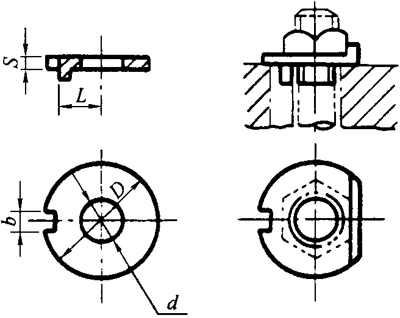

表8-15軸伸末端需有外舌止動墊圈

公稱值徑 （螺紋直徑）	d		D		b		L最大		S	每1000個墊 圈的質量
	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差
6	6.4	0 +0.36	19	0 -0.52	3.5	0 -0.8	5	±0.24	0.5	1.0
8	8.4		22		3.5		6		0.5	1.3
10	10.4	0 +0.43	26		4.5		8.5	±0.29	0.5	1.8
12	13		32	0 -0.62	4.5		10.5		1	5.3
16	17		40		5.5		13	±0.35	1	8.1
20	21	0 +0.52	45		6		15		1	9.8
24	25		50		7	0 -0.36	18		1.5	11.6
30	31	0 +0.62	63	0 -0.74	8		22	±0.42	1.5	27.2
36	37		75		11	0 -0.43	25		1.5	38.7
42	43		88	0 -0.87	11		30		1.5	54.0
48	50		100		13		35	±0.5	1.5	69.2
56	58	0 +0.74	112		16		38		2	117
64	66		125	0 -1.00	18		45		2	137
72	74		138		18		48		2	170
80	82	0 +0.87	150		21	0 -0.52	52		2	194
90	93		165		23		55		2.5	290
100	104		185	0 -1.15	23		65	±0.6	2.5	345
110	114		205		23		70		2.5	400
125	129	0 +1.0	235		24		80		3	650
140	144		260	0 -1.30	24		90	±0.7	3	780
160	165		290		24		100		3	980
