| 附錄A
（提示的附錄）
升降機驅動功率的計算
A1驅動功率：
式中：P——驅動功率，KW；
Fa——起升力（或拉力），KN；
v——起升速度，m/min；
η——傳遞總效率（見表A1和表A2）。
A2驅動扭矩：
式中：Mt——驅動扭矩，N·m；
p——驅動功率，kW；
n——轉速，r/min。
表A1油脂潤滑時的總效率
|
型號 |
SWL |
|
2.5 |
2.5M |
5 |
5M |
10/15 |
10M/15M |
20 |
20M |
25 |
25M |
35 |
35M |
|
|
0.23 |
0.14 |
0.21 |
0.12 |
0.23 |
0.15 |
0.21 |
0.13 |
0.19 |
0.11 |
0.18 |
0.11 |
表A2蝸桿副采用稀油潤滑時的總效率 （僅用于2型）
|
蝸桿轉速
r/min |
型號SWL |
|
2.5 |
2.5M |
5 |
5M |
10/15 |
10M/15M |
20 |
20M |
25 |
25M |
35 |
35M |
|
1500 |
0.283 |
0.214 |
0.257 |
0.188 |
0.290 |
0.236 |
0.273 |
0.275 |
0.262 |
0.210 |
0.248 |
0.204 |
|
1000 |
0.279 |
0.206 |
0.252 |
0.180 |
0.285 |
0.227 |
0.268 |
0.217 |
0.257 |
0.200 |
0.243 |
0.195 |
|
750 |
0.276 |
0.201 |
0.249 |
0.175 |
0.282 |
0.222 |
0.266 |
0.205 |
0.249 |
0.187 |
0.236 |
0.183 |
|
5000 |
0.272 |
0.194 |
0.245 |
0.168 |
0.277 |
0.215 |
0.262 |
0.205 |
0.249 |
0.187 |
0.236 |
0.183 |
|
300 |
0.267 |
0.187 |
0.241 |
0.161 |
0.272 |
0.207 |
0.257 |
0.198 |
0.243 |
0.179 |
0.231 |
0.175 |
|
100 |
0.257 |
0.172 |
0.231 |
0.146 |
0.261 |
0.191 |
0.247 |
0.183 |
0.233 |
0.164 |
0.222 |
0.160 |
|
50 |
0.251 |
0.164 |
0.225 |
0.138 |
0.255 |
0.183 |
0.242 |
0.175 |
0.226 |
0.155 |
0.216 |
0.152 |
附錄B
（提示的附錄）
蝸桿軸伸的許用徑向力

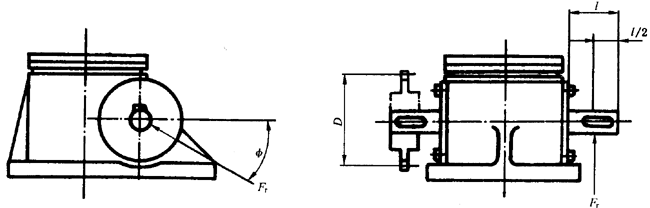

B1蝸桿軸伸上，由于安裝齒輪、鏈輪或帶輪所產生的徑向力Fr，其最大許用力與起升力和型號有差在1/2處所許用的最大徑向力和扭矩見圖B1和表B1。
圖B1
表B1
|
型號 |
Frmax
N |
Mtmax
N·m |
|
SWL2.5/2.5M |
350 |
18 |
|
SWL5/5M |
750 |
44.2 |
|
SWL10/10M/15.15M |
1000 |
108 |
|
SWL20/20M |
1300 |
182 |
|
SWL25/25M |
2000 |
314 |
|
SWL35/35M |
2300 |
398 |
|
注：表中參炸毀是按φ≈30°或330°的計算的。 |
B2齒輪或帶輪的最小直徑：
式中：Dmin——齒輪或帶輪的最小直徑，m；
P——驅動功率，kW；
Frmax——最大徑向力，N；
n——蝸桿轉速，r/min；
Mt——驅動扭矩，N·m。
附錄C
（提示的附錄）
螺桿長度與極限負荷的關系

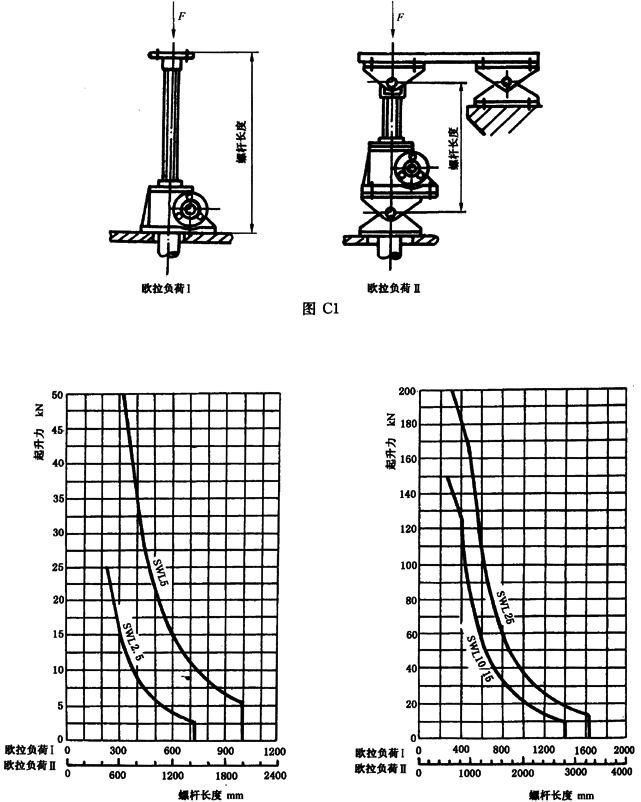

在歐拉負荷Ⅰ和Ⅱ情況下，螺桿長度與極限負荷的關系見圖C1～圖C4。
附錄D
（提示的附錄）

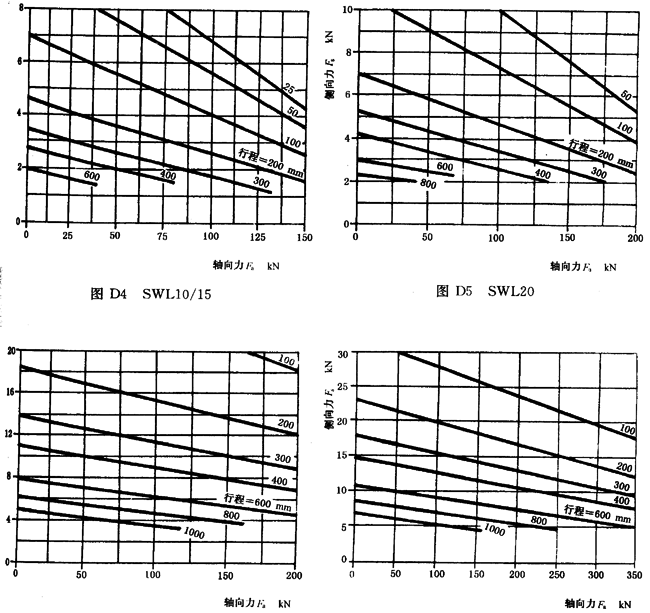

螺桿許用側向力F s和軸向力Fa與行程的關系
附錄E
（提示的附錄）
工作持續率與環境溫度的關系
工作持續率與環境溫度的關系見表E1。
環境溫度超過40℃時，應考慮減小工作持續率。
表E1
|
環境溫度℃ |
50 |
60 |
70 |
80 |
|
許用最大工作持續率%/h |
18 |
15 |
10 |
5 |
|
許用最大工作持續率%/10min |
36 |
30 |
20 |
10 | |
