| 重載齒輪傳動噪聲和振動的監測
（參考件）
A1齒輪任一種形式的損傷，均引起傳動噪聲和振動的變化，齒輪傳動噪聲和振動的劇增是齒輪嚴重?fù)p傷的表征。
A2重載齒輪不論何種形式的損傷，如果其傳動的功噪比Nd小于啟用時功噪比10dB時，應檢查齒輪的損傷，并按相應的失效判據，判定齒輪失效與否。
式中：P——齒輪副傳遞功率，W；
N——齒輪副傳動的噪聲聲功率。
式中：N0——基準志功率，N0=10-12，W；
LPA——齒輪副傳動的聲功率級，dB (A),按GB6404測量。
A3不論何種形式的損傷，測定齒輪箱體的振動速度（速度評價值）vR值達到或超過啟用時測量的vR值的1.6倍時，應檢查齒輪的損傷，并按相應的失效判據，判定齒輪失效與否。
|

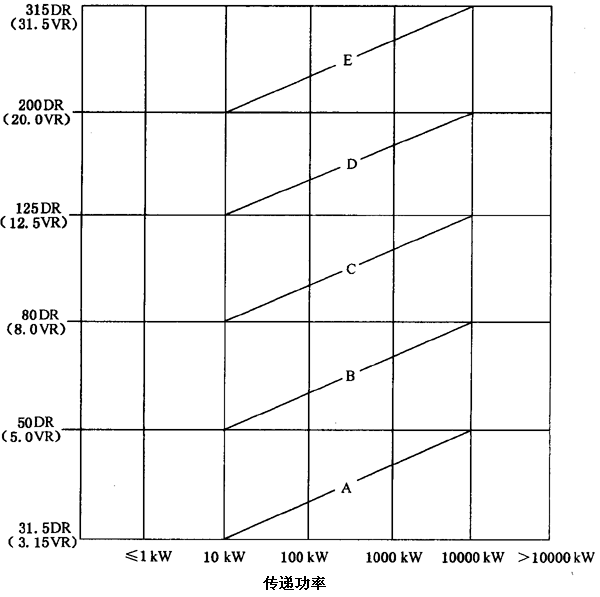

質量等級 |
說明 |
|
A |
海軍艦船的齒輪裝置等 |
|
B |
高速（＞3600r/min）齒輪裝置 |
|
C |
工業、商船的齒輪裝置等 |
|
D |
低速球磨機的齒輪裝置等 |
|
E |
重載齒輪失效判據 |
附錄B
重載齒輪失效的檢查方法
B1本檢測方法適用現場在用、或已用出現損傷的重載齒輪，以采取無損宏觀檢測方法為主。在必要時和有條件時，采取金相、顯微分析檢測方法。
B2檢測的輪齒應是損傷最嚴重輪齒，而且有一個輪齒的損傷檢測結果達到失效指標，即可做為判定失效的充分判據。
B3輪齒磨損的測量

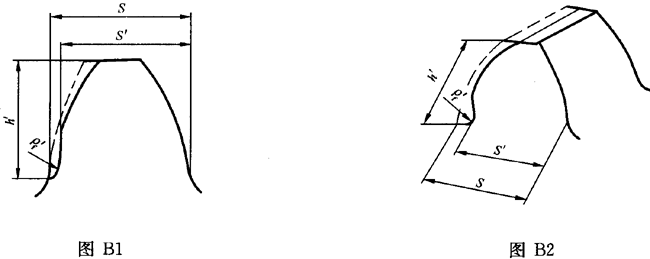

B3.1采用精度0.02mm以上的齒厚游標卡尺，以齒頂定位，測量齒根磨損的厚度S、磨損后的厚度S′及高度h′，見圖B1。磨損量ΔS按式（B1）計算：
△S=S-S′ mm…………………………………………（B1）
采用樣板測量ρf′。
B3.2采用精度0.02mm以上的游標卡尺，從齒輪端測量S、S′、h′，見圖B2。
△S=S-S′ mm…………………………………………（B2）
B3.3按測量不同齒高的厚度，描繪磨損后的齒形。
B4輪齒點蝕、剝落、膠合擦傷、燒傷面積和深度的檢測
B4.1面積的測量
B4.1.1用復膜法或照相將齒面損傷狀況取下，在輪廓投影儀或放大鏡下計量損傷面積。
B4.1.2直接在齒面上用游標卡尺或直尺測量損傷面積。
B4.2深度的測量
一般用深度游標卡尺直接測量。當點蝕或剝落坑底有微裂或潰碎不能直接測量到坑底實際深度時，可用刮刀或手電鉆平頂鉆頭清除潰碎和微裂層后，再用濃度游標卡尺直接測量深度。當有點蝕又有磨損時，點蝕坑深度應加上磨損量。
B5齒輪塑變的測量
測量離齒頂不同高度的齒厚，描繪出塑變后的齒形，并與理論齒形對比，以確定塑變的大小。測量的方法、工具與測量輪齒磨損相同。
B6噪聲聲功率的測定按GB6404進行。
B7振動位移峰-峰值與振動速度值的測定按GB8543進行。
附加說明：
本標準由機械電子工業部西安重型機械研究所提出并歸口。
本標準由機械電子工業部西安重型機械研究所、洛陽礦山機械廠、重載齒輪失效分析與預防專業委員會秘書處負責起草。
本標準起草人王培緶、龐均、楊光壁、何曉舟、朝歌平、徐鴻鈞。 |
