| 6諧波齒輪傳動
諧波齒輪傳動是行星齒輪傳動的一種變態形式。
6.1諧和波齒輪傳動機構

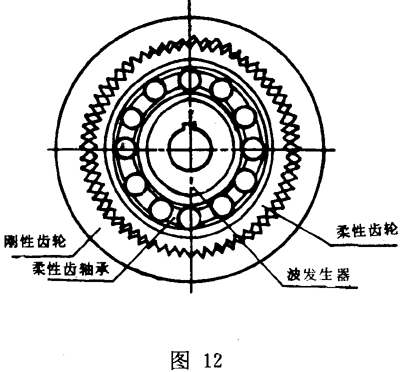

諧波齒輪傳動機構主要由柔性齒輪、剛性齒輪、波發生器構成（見圖12）。
6.2波發生器
使柔性齒輪按一定變形規律產生彈性變形波的構件。
6.3柔性齒輪（柔輪）
在波發生器作用下能產生可控彈性變形的薄壁齒輪。
6.4剛性齒輪（剛輪）
工作時始終保持其原始形狀的齒輪。
6.5柔性滾動軸承
內、外環的壁較薄，套裝于凸輪上，能隨不同凸輪形狀而變形的軸承。
6.6輸出聯接
為了輸出運動或動力，將柔性齒輪與輸出軸聯接起來的聯接形式。
附加說明：
本標準由中華人民共和國機構電子工業部提出。
本標準由鄭州機械研究所歸口。
本標準由鄭州機械研究所、中國礦業學院北京研究生部負責起草。
本標準起草人許洪基、張?jiān)獓?guó)、張方照、周有強、趙仁及、蔣民。 |
